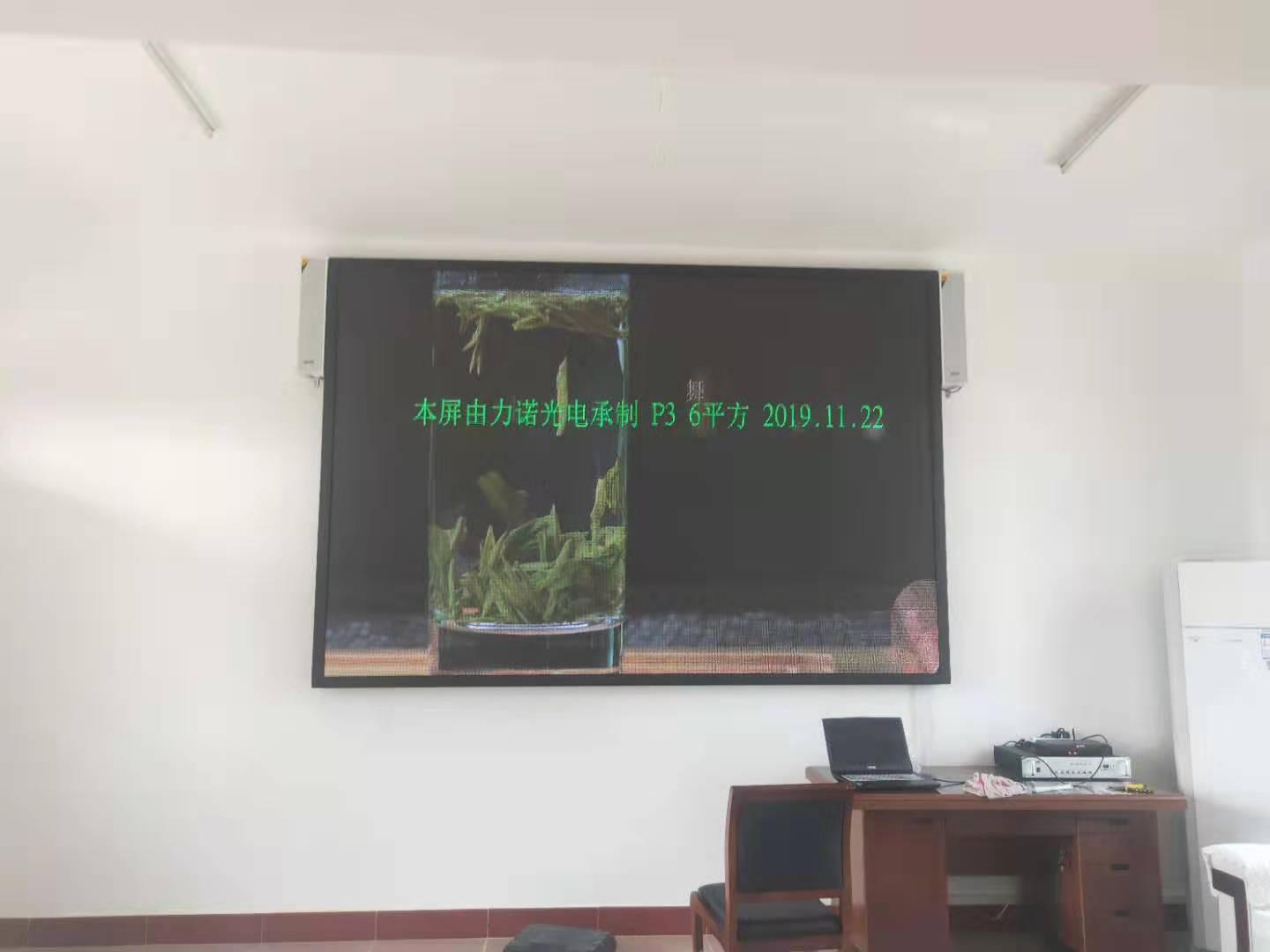

使用中的LED显示屏突然出现乱码信号问题，如果是在重大开幕式上，损失是无法弥补。因此，如何提高信号传输的可靠性和稳定性成为工程师必须面对的问题。信号在传输过程中随着距离的增加而减弱。因此，传输介质的选择尤为重要。以下是一个需要注意的问题，RS-485作为一条远程数据传输线。
    1、信号的衰减
    应当理解，无论由媒体发送的信号的，将在传输过程中已减弱。我们可以为RS-485传输电缆是多个电阻器，电感器和电容器的联合的等效电路。
    导线的电阻对信号的影响很小，可以忽略不计。电缆的分布电容C主要由双绞线的两根平行线产生。由电缆分布电容和分布电感组成的LC低通滤波器是造成信号丢失的主要原因。通信波特率越高，信号衰减越大。

    因此，在传输数据量不是很大，传输速率要求不是很高，通常我们采用9600bps 波特率。
    2.通信线路中的信号反射
    除了信号衰减，另一个影响因素信号传输信号被反射。阻抗不匹配而引起的阻抗不连续性的主要原因有两个RS-485总线信号反射的形式。
    ①阻抗失配主要是485芯片与通信线路之间的阻抗失配。反射的原因是当通信线路空闲时，整个通信线路信号紊乱。这种反射信号一旦触发485芯片输入端的比较器，就会产生错误的信号。我们通常的解决方案是在RS-485总线上增加一定电阻值的a线和B线，分别上下拉，这样就不会产生不可预测的混沌信号。
    ②阻抗不连续，顾名思义，是类似于反射光入射引起的从一个介质时另一个媒体。信号传输线电缆阻抗的末端突然遇到很少或没有信号将导致在这个地方思考。该反射消除最常用的方法，是在整个相同的尺寸和所述电缆的特性阻抗的终端电阻电缆的端部时，电缆的阻抗是连续的。由于电缆上的传输信号是双向的，因此，在通信电缆的另一端连接到跨相同大小的电阻器相同的端子。
    通过这种方法，可以在一定程度上减小信号反射的影响。然而，在实际应用中，由于传输电缆的特性阻抗与通信波特率等应用环境有关，因此特性阻抗不能完全等于终端电阻，因此不能完全避免信号反射的出现。
    3，关于分布式电容RS-485总线传输性能
    RS-485传输电缆通常是双绞线，双绞线的两根平行线之间会产生电容。同时，电缆和大地之间也有类似的小电容。由于RS-485总线上传输的信号由多个“1”位和“0”位组成，当遇到0x01等特殊字节时，“0”级使分布电容有足够的充电时间，当“1”级突然出现时，电容收集的电荷不能在短时间内放电，所以信号位变形，影响整个数据传输质量。
    因此，一方面，我们应该尽量选择较低的分布电容，即作为通信线路的电缆质量较好，另一方面，尽量降低通信波特率，给电容器足够的时间放电。
    4.建立简单可靠的rs-485通信协议。
    当通信距离短，小的应用环境干扰的情况下，我们有时只需要一个简单的单向通讯就能实现项目的所有功能，但大多数应用环境的不那么理想。是否预集成的布线工程专业（诸如信号线和电源线，以保持一定的距离），也不能围绕干扰的程度决定性，通信线路，使用通信距离的通信线路是否双绞屏蔽线等，这些因素都给系统的正常通信造成巨大冲击。因此，综合通信协议的发展尤为重要。
    具体方法是将数据包中的数据进行传输，通过在每个数据包中添加帧头和帧尾对数据进行打包，并在帧尾保留一个字节作为校验字节。下位机将下位机计算的校验字节与上位机发送的校验字节进行比较，向上位机发送指令，是重新发送刚刚发送的数据包，还是发送下一个数据包，使一个数据包被发送，然后再发送另一个数据包，直到发送为止。通过这种检查和重发机制，我们可以丢弃错误概率，使通信系统正常运行。
    5、结语
    在整个工程改造过程中，我们采取了以下措施: 由于通信线路与供电线路接近，通信线路没有屏蔽层，因此对所有通信线路进行更换; 上位机与下位机设置通信波特率可调，以便根据调试过程中的具体情况选择合适的值。
