LED显示屏同步控制和异步控制有什么区别？

31 5月 2022



LED显示屏控制卡的分为同步和异步控制卡。同步控制卡主要应用在全彩LED电子显示屏上面，异步控制卡主要是简单的单双色LED显示屏上面。前者必须有电脑同步输出数据才能工作。后者只要编辑好内容直接用u盘导入即可工作。

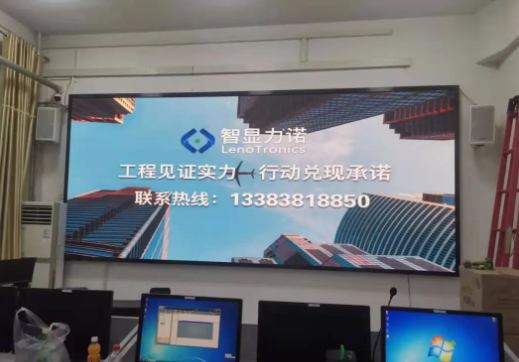

LED显示屏

显示屏同步控制卡

显示屏同步控制卡，主要用来实时显示视频、图文、通知等。主要用于室内或户外全彩大屏幕显示屏。显示屏同步控制系统控制显示屏的工作方式基本等同于电脑的监视器，它以至少60帧/秒更新速率点点对应地实时映射电脑监视器上的图像,通常具有多灰度的颜色显示能力，可达到多媒体的宣传广告效果。



显示屏异步控制卡

显示屏异步控制卡又称显示屏脱机控制系统或脱机卡。主要用来显示各种文字、符号和图形或动画为主。画面显示信息由计算机编辑，经RS232/485串行口预先置入显示屏的帧存储器，然后逐屏显示播放，循环往复，显示方式丰富多彩，变化多样。显示屏简易异步控制系统只可以显示数字时钟、文字、特殊字符。显示屏图文异步控制系统除具有简易控制系统的功能外，最大的特点是可以分区域控制显示屏幕内容。支持模拟时钟显示、倒计时、图片、表格及动画显示。具有定时开关机、温度控制、湿度控制等功能。

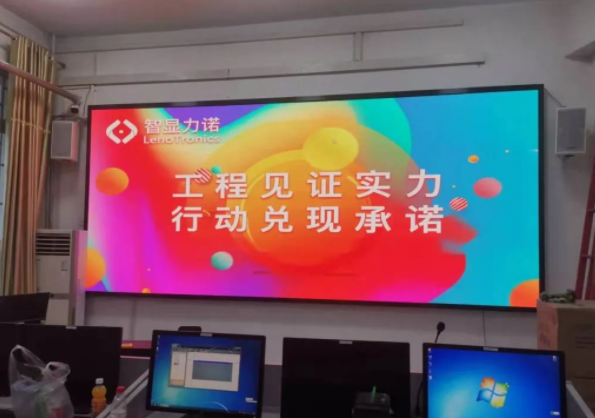

LED显示屏

显示屏控制卡的特点

显示屏同步控制卡主要特点是：实时性、表现力丰富、操作较为复杂、价格高。

显示屏异步控制卡主要特点是：操作简单、价格低廉、使用范围较广。


显示屏控制卡的组成原理

同步控制卡的组成

发送卡是将待显示的内容按LED显示屏要求的特定格式和一定的播出顺序在VGA显示器上显示；另一方面把VGA显示器上显示的画面通过采集卡，向控制板上发送，采集卡是VGA用于显示卡到LED屏之间的接口卡。接收卡是接收发送卡传输过来的视频信号(控制信号和数据信号)，将视频信号中的数据经过位面分离，分场存入外部缓存，然后分区读出，传送给显示驱动屏。

异步控制卡的组成

异步控制卡是将计算机编辑好的显示数据事先存储在显示屏控制系统内，计算机关机后不会影响LED显示屏的正常显示。简单来说就是用一张控制卡，用电脑编辑内容、或用U盘等将内容放在控制卡内，然后只有一个控制卡控制显示屏，不需要电脑控制。
